Traitement des vibrations

Impédance acoustique:

Selon le principe d’impédance acoustique (Deux matériaux différents ont un comportant plus ou moins isolant à la transmission des vibrations de l’un à l’autre)

Pensez à votre audition plongé dans l’eau une piscine: vous n’entendez plus qu’à faible niveau ce qui vient de l’extérieur, c’est l’impédance acoustique du couplage Air/Eau qui est très élevée et donc renvoie l’énergie, p.ex., d’une conversation dans l’air, vers son milieu.

La combinaison aluminium/multiplex de bouleau offre déjà un premier facteur d’amortissement qui monte à hauteur de 75% de l’énergie renvoyée. (Détail de la formule pour les plus aguerris ).

75% de l’énergie transmise à la semelle en aluminium est donc renvoyée vers le sol.

Variation de la quantité de mouvement

Fort de de notre expérience issue du développement de notre meuble IT, nous avons repris le principe du cadre en multiplex bouleau pour le contrôle antivibratoire:

Chaque alternance de feuille de bois jouant comme un diffuseur de la vibration cela réduit l’énergie de la composante verticale au passage de chaque couche.

La semelle qui touche le sol et reçoit les vibrations des enceintes en transmet une partie au bloc en multiplex qui, couche par couche, filtre jusqu’aux vis en métal (cf impédance acoustique) qui maintiennent les cadres de prises en partie supérieure.

Les fiches connectées reçoivent alors moins de vibration et c’est cela en moins que les électroniques recevront…

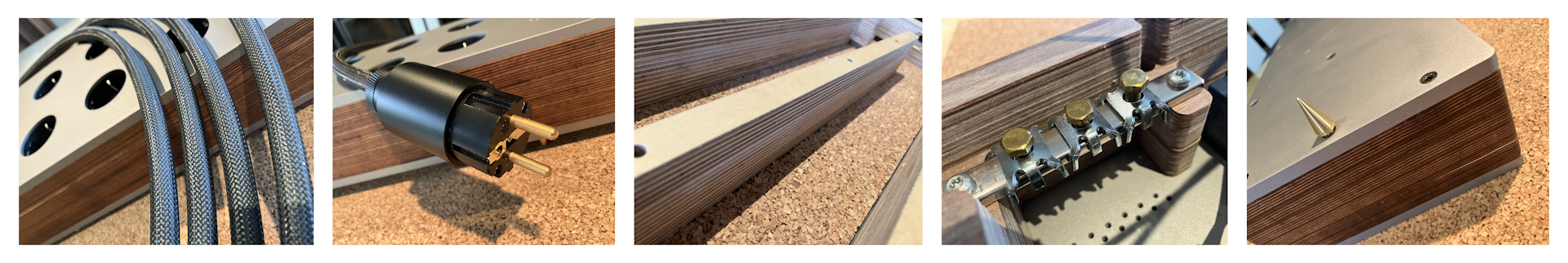

Les bloc est un assemblage de 3 panneaux de 18mm découpés à la CNC pour accueillir les différents éléments.

Transmission de l’alimentation

Câble d’alimentation sur mesure :

Nous avons essayé plusieurs câbles d’alimentation pour finalement retenir une grande section de cuivre pur (4mm²) et blindé pour limiter les perturbations RF/EMI. Sa gaine souple, malgré le blindage, garantit une certaine facilité d’usage.

Nous avons également mis en place une technique originale de liaison blindage/terre avec feuille de cuivre pour réduire les courants de Foucault aux deux extrémités.

Un connecteur Schuko de qualité industrielle avec un excellent guidage et serrage par presse étoupe offre des connexions généreuses et fiables. Son corps en plastique / caoutchouc offre de belles propriétés mécaniques en amortissement interne.

En option: le connecteur Legato CRYO full métal avec serrage par presse étoupe de ETI Research peut être monté. Il permet de monter encore la performance grâce à son corps en aluminium, lourd et immune aux perturbations RF et ses connexions en cuivre cryogénisé.

Le câble d’alimentation livré de base a une longueur de 2m.

Une liaison la plus directe du mur à la barrette :

En supprimant l’intermédiaire de l »IEC (Prise en entrée de barrette secteur qui impose un câble externe et donc x connexions). nous limitons les effets capacitifs (Sensibilité RF, distorsion etc…), inductifs (opposition à l’établissement de courant) et résistif (Perte d’énergie, risque de chaleur) propres à chaque connexion placée dans la ligne de transmission.

Le courant est transmis avec le moins de perturbations possibles de la prise murale à la barrette secteur.

Montage en étoile

Habituellement les fabricants de barrettes d’alimentation câblent les prises en parallèle en passant d’un connecteur au suivant, cela génère un grand nombre de pontages et autant de perturbations et pertes. Cela influe fortement sur la performance ressentie entre chaque prise secteur. La première « sonnant » toujours mieux que la dernière….

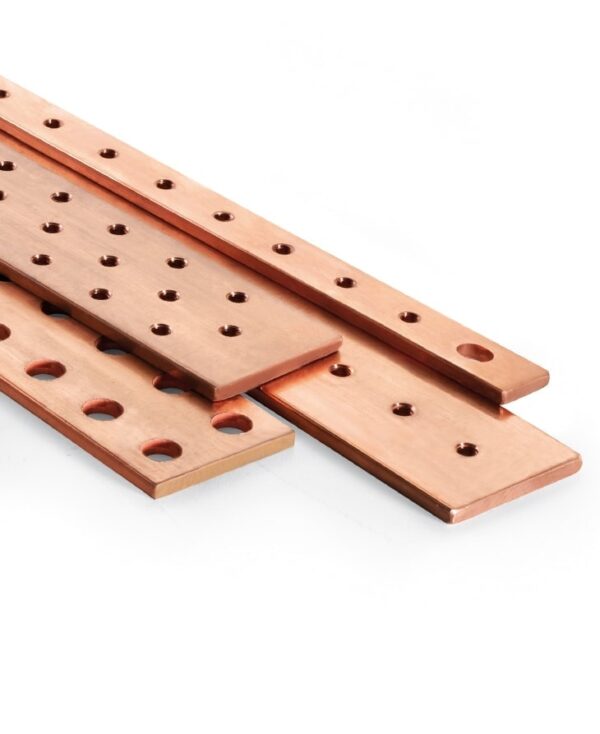

Nous avons privilégié un schéma en étoile qui garantit, à l’aide de deux barres de forte section en cuivre massif nickelé, une répartition homogène des tensions aux prises. Les variations de performance entre prises sont réduites au minimum.

• • Deux prises bénéficient néanmoins d’un traitement spécial pour offrir une liaison encore plus courte, nous les réservons aux sources et switch qui sont les plus sensibles.

Traitement de la mise à la terre:

C’est par expérience que nous avons pu constater que le circuit de terre d’une habitation est souvent très pollué. Toute l’habitation étant reliée, chaque appareil électronique (Frigo, four micro onde, horloges, TV, etc…) transmet du bruit au réseau.

Nous avons donc cherché une solution pour « mettre à la terre » et donc conserver le caractère d’équipotentiel sans que le bruit présent ne puisse être transmis si facilement du mur aux électroniques mais également entre les appareils reliés à une même barrette.

Pour ce faire nous sommes partis vers une solution originale, unique au monde :

La terre est filtrée par ses propres liaisons en haute impédance de telle sorte que l’atout de l’équipotentielle est conservé mais pas la transmission de bruit.

Nous y arrivons en deux phases :

1. Les prises secteurs ne sont plus équipées de câblage en terre en interne afin d’éviter qu’elles puissent communiquer et se perturber entre elles.

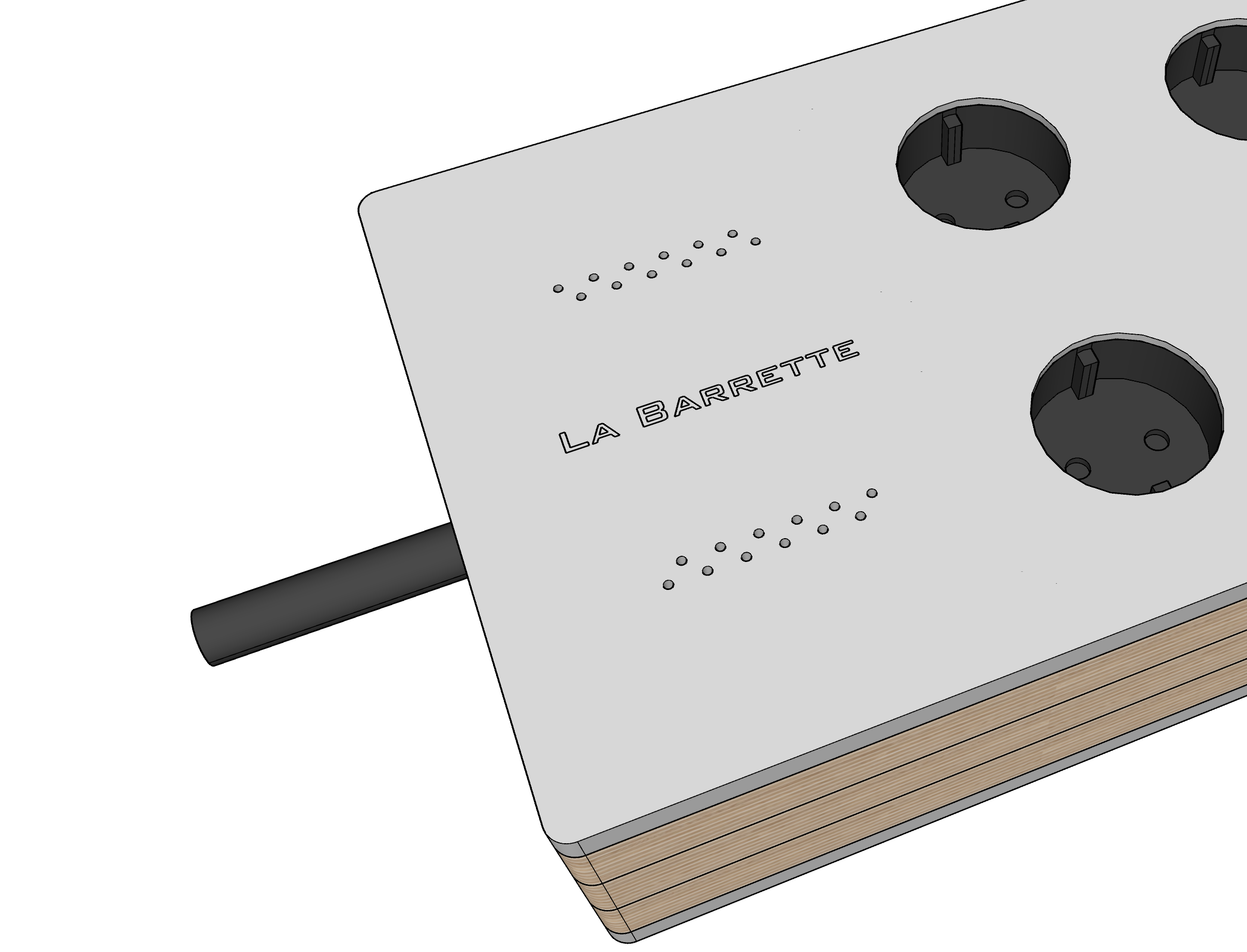

2. La terre est déportée sur le plateau supérieur qui est équipé de nombreux percements afin de pouvoir câbler en parallèle, par l’intermédiaire de câbles à haute impédance, les différentes électroniques et ainsi conserver la précieuse équipotentielle.

Le fil de terre d’un câble d’alimentation se trouve en parallèle des fils de phase et neutre et se voit perturbé par eux-mêmes. Cette perturbation n’est désormais plus possible avec le fil de terre haute impédance déporté en lieu et place de celui intégré au câble d’alimentation. La terre est donc bien plus propre et perturbe bien moins l’électronique connectée.

Les électroniques sont souvent équipées d’un bornier de mise à la terre, il suffit de brancher celui-ci à l’un des percements du plateau supérieur pour récupérer l’équipotentielle. Si votre électronique n’en possède pas, nous pourrons vous aider à trouver comment le brancher au mieux.

3 câbles d’équipotentielle haute impédance de Synergistic research sont fournis avec La Barrette. (510€)

Induction mon amour:

Trop proche, pas bien...

C'est également par expérience, lors de nos nombreux salons hifi et visites clients, que nous avons pu mettre en lumière l'influence d'une barrette secteur trop chargée. Le son devient mou et sans grande vie. La scène sonore s'aplatit.

Nous nous sommes rapidement rendus compte que c'est la proximité des connecteurs entre eux qui était la source du problème.

Les prises étant parallèles et rapprochées, elles rencontrent le champ magnétique créé par chacune d'elles qui perturbe les suivantes et inversement. C'est ce qui nous a conduit à une solution avec prises plus espacées  (71 et 77,5mm vs 45mm généralement) et réparties en deux rangées comme cela vous pouvez commencer par peupler en X (105mm en diagonale) afin de profiter du plus d'espace possible avant de remplir les trous.

La différence est sensible, La Barrette ne souffre pas d'une surpopulation.
